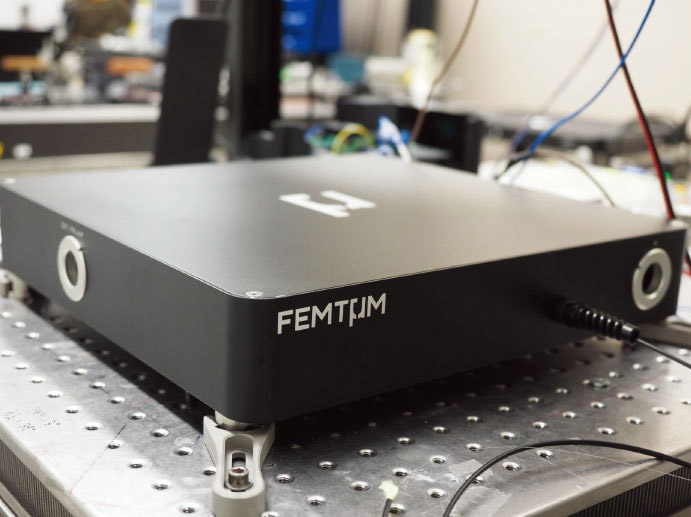

Femtum公司推出了第一款商业中红外掺铒氟化物光纤放大器，这款紧凑的光纤系统可以高效地放大波长在2800nm左右的光。
产品特点
1) 紧凑可靠
2) 980nm高效全光纤二极管泵浦
3) 信号增益>10dB
4) 单模输出
应用领域
1) 飞秒到CW放大
2) 放大ICL，OPO，DFG光源
3) 中红外光谱与成像
4) 非线性变频
5) 高场物理
6) 超连续谱
产品规格
| Femtum Amp 2800 | 标准版 |
| 信号波长 | 2780±50nm |
| 输出功率 | 10mW-1W,>1W |
| 信号增益 | 10-20dB,>20dB |
| 输出光斑直径 | <3mm |
| M2 | <1.3 |
| 尺寸 | 16 × 14 x 3.5英寸 |
| 冷却 | 被动冷却 |
| 电压 | 100-240V |
| 光束输出形式 | 空间光 |
| 控制方式 | 电脑控制或集成触摸屏 |
工业加工应用方向
选择性激光加工-光纤剥除
在微电子、医疗和光电子工业中，大多数设备包括由不同材料制成的各种层的堆叠。每一层都必须单独处理，以确保器件的良好性能。这就是中红外选择性激光处理发挥作用的地方。选择性激光加工使得仅加工一层材料而不影响由不同材料制成的其它层。
左图展示为具有较高平均抗拉强度的单模光纤进行剥除。
选择性激光加工-聚合物、玻璃和硅上的薄膜图案
透明导电薄膜在现代电子器件中有着广泛的应用。当沉积在玻璃、硅或聚合物基底上时，这些薄的导电薄膜可以导电。TCF被用作OLED和太阳能电池的电极，或者是手机触摸屏上的导电层。在TCF家族中，氧化铟锡(ITO)因其优异的透明度和电性能而成为行业标准。最近的材料，如氧化石墨烯(GO)或PEDOT，由于它们比ITO更容易弯曲，因此在柔性电子产品方面表现出色。
左图展示了一个使用Femtum Nano 2800在PET上使用正面和背面处理方法的ITO图案示例。
半导体微加工
电子行业需要对硅或锗等半导体材料进行精确切割或划线。然而，标准的紫外或近红外激光会直接被材料表面吸收。Femtum激光对半导体材料具有透明性，但能够通过多光子吸收精确去除这些材料，从而实现对半导体材料的体积加工的灵活性。
左图展示了在锗上钻孔。
聚合物表面波导的激光刻写
PMMA和聚碳酸酯规模性和精确的表面波导刻写工艺
PMMA和聚碳酸酯被验证以其做为基础的表面波导传感器的“无与伦比的灵敏度和精度”。这个过程需要激光波长和材料的吸收带相匹配，以改变材料表面的折射率，而不会造成额外的变形或基体燃烧。Femtum的UltraTune 3400是聚合物生物传感器加工的首选光源。使用2.8um和3.4um之间的波长可调光源，几乎可以在任何聚合物中高速制作波导。
左图展示了PMMA（聚甲基丙烯酸甲酯）中的表面波导。
聚合物表面改性
聚合物的表面功能化可以改变它们的机械、热、光学和粘附性能，以及它们的亲水性与疏水性或生物相容性。使用Femtum激光器可以高速实现光滑的表面改性。
左图展示了聚碳酸酯表面纹理和丙烯酸酯微透镜制造。
