光频域反射仪

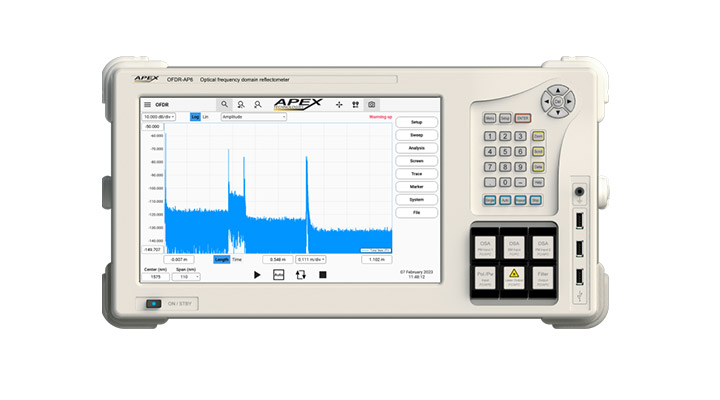

APEX光频域反射仪OFDR系列

APEX的OFDR系列光频域反射仪，具备高分辨率（< 8 μm）、120 dB的出色动态范围以及长达350米的测量范围。该系统能够精准分析光纤设备和器件在空间域内的反射与传输特性，从而实现在光子集成电路中对光器件的反射、传输、回波损耗、插入损耗以及偏振效应的全面测量。

产品描述

产品特点

C+L & O波段
分辨率 < 8 μm
测量范围高达244米
高动态范围 > 120 dB
支持反射和传输双向测量
灵敏度: -135 dB

应用领域

光子集成电路（PIC）
光纤通信（数据中心）
无源光器件（开关、波导、滤波器……）
验证光纤连接器的质量
光缆的维护和建设
土木工程

产品规格

参数	OFDR-AP6-CL	OFDR-AP6-O
波长范围	1520 to 1630 nm	1265 to 1345 nm
光谱线宽 (@3dB)	< 280 kHz	< 300 kHz
长度模式
两点采样分辨率 (µm)	8; 16; 32; 42
反射模式下	2; 11; 45; 90; 181; 244
传输模式下	4; 22; 90; 180; 362; 488
波长绝对精度(pm)	+/- 1.5
波长相对精度(pm)	< 0.5
最大光功率(dBm)	6
测量时间	参见下表
反射模式
回波损耗动态范围(dB)	122
插损动态范围(dB)	18
灵敏度(dB)	-135
总范围(dB)	-10 to -132
分辨率(dB)	+/- 0.2
精度(dB)	+/- 0.4
长度重复性(µm)	+/- 12 (std @3*sigma)
传输模式
插损动态范围(dB)	115
灵敏度(dB)	-118
总范围(dB)	0 to -115
分辨率(dB)	+/-0.2
精度(dB)	+/-0.4
重复性(µm)	+/- 24 (std @3*sigma)

<
